EH550 钢 T 型接头焊接残余应力检测流程报告

2023年06月25日

法国MRX X射线残余应力分析六轴机器人

针对EH550 钢 T 型接头焊接残余应力检测流程报告



焊接试验完成后,通过 X 射线衍射法测试接头的残余应力,以验证有限元结果。由于测试探头需要在较近的距离接收衍射光束,在测试焊缝附近区域时较高的立板会阻碍测试探头,因此测试接头上表面时测试点和焊缝要有一定的距离(如图 1 所示),而此处的残余应力一般较小,受测试误差的影响,测试精度难以保证。通过查阅相关文献,厚板 T 型接头的下表面存在较大的残余应力。考虑上述情况,测试下表面的残余应力是一种可行且具有参考价值的方案,因此,残余应力测试以底板下表面为主,底板上表面为辅。下表面测试点的位置分布如图 2 所示,测试点所在的直线位于接头中部,残余应力相对稳定,考虑到残余应力的分布梯度,①、②和⑤号测试点之间间距较小,其他测试点间距较大。上表面测试方案如图 3 所示,在不妨碍测试探头的情况下尽可能地靠近焊缝。

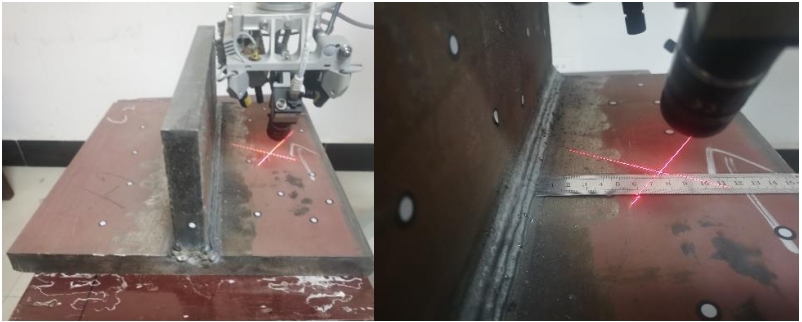

图 1 接头上表面残余应力测试

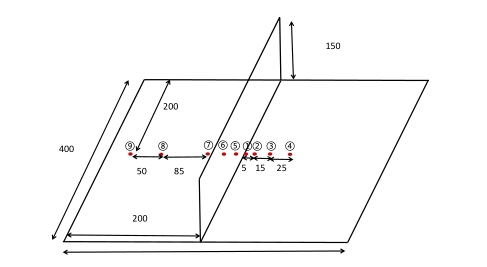

图 2 接头下表面残余应力测试方案

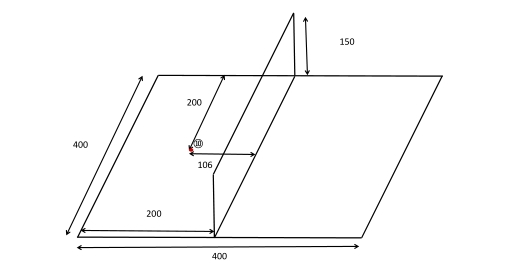

图 3 接头上表面残余应力测试方案





1 、 测试准备

接头表面有一层防腐蚀涂料,而 X 射线穿透能力弱,无法穿透涂料获得金属的残余应力,因此需要去除接头表面的涂料。为避免引入较大的残余应力,使用砂纸手工打磨接头表面,直至露出银白色金属(如图 4 所示)。打磨后在接头上标记测试点位置,为下一步的电化学腐蚀定位。



图 4 砂纸打磨表面

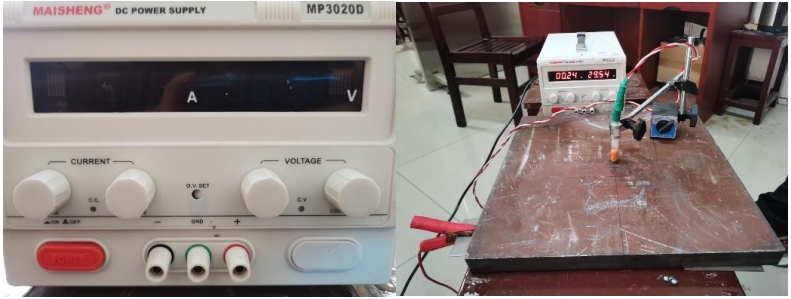

为消除打磨过程产生的附加应力,得到较为真实的焊接残余应力,采用电解抛光的方式对接头表面进行处理,使用的设备为:迈胜MP3020D 直流稳压电源,输出电压为 0~30V,输出电流为 0~20A,使用的电解液为饱和氯化钠溶液。电源正负极分别连接金属夹钳以及钢针,夹钳与钢针分别接触钢板和钢板上的氯化钠溶液以形成闭合回路。每个测试点电解时间保持在 4 分钟上下,以保证所有测试点的抛光深度相同。电解抛光后的接头如图 6 所示。





图 5 电解抛光设备以及电解抛光过程



图 6 抛光后的接头表面





2 、 测试过程和测试结果

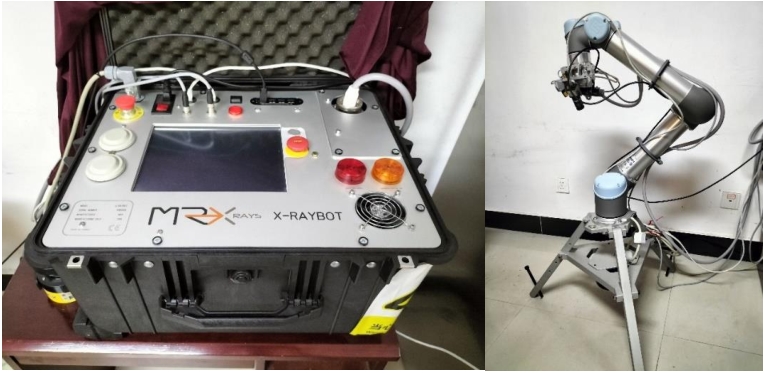

电解抛光后可以正式进行残余应力测试,试验采用的是X-RAYBOT 型 X 射线衍射仪,搭配 UR5 型激光自动定位系统,如图7 所示。



图 7 X 射线衍射仪及激光定位系统





将 T 型接头下表面朝上平放,调节 X 射线角度,使得光线交点与标记点重合,进行残余应力测试,如图 8 所示。测试过程中可以通过软件移动光线交点,通过探头摄像头确认光线交点的位置,进而测试其他区域的残余应力。





图 8 残余应力测试过程

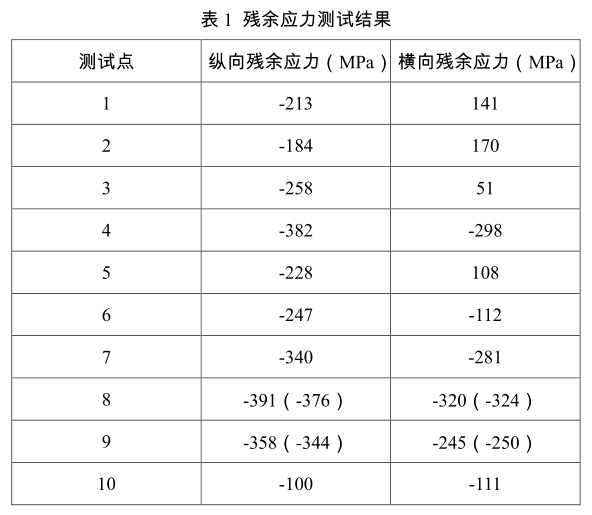

残余应力测试结果如表 1 所示,括号内代表直线拟合结果,其余数值代表椭圆拟合结果。

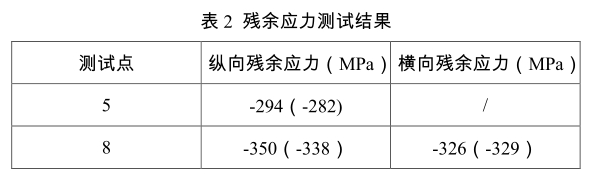

测试完成后,为探究抛光深度对残余应力测试结果的影响,再次对⑤号和⑧号测试点进行电解抛光,抛光时间为 2 分钟,之后再次测试残余应力,残余应力结果如表 2 所示,括号内代表直线拟合结果。





2023 年 6 月







来源:汪选国   宁波经略海洋科技
